Chytré nabíjení i ze zásuvky: cheacha a Shelly

Chytré nabíjení nepotřebuje drahý wallbox. Na chatě, v garáži nebo u rodičů často stačí obyčejná zásuvka a přenosná nabíječka dodaná k autu. cheacha umí takové nabíjení řídit přes chytrý spínač Shelly: zapne ho v nejlevnějších hodinách, vypne, když je nabito, a změří, kolik energie auto odebralo.

Jak to funguje

Shelly je malé Wi-Fi relé s měřením spotřeby. Montuje se do krabice pod zásuvku nebo do rozvaděče. cheacha s ním komunikuje přes protokol MQTT:

Spíná napájení zásuvky (nebo jednoduchého wallboxu bez vlastní komunikace) podle nabíjecího plánu, tedy jen v nejlevnějších čtvrthodinách.
Měří energii, kterou auto skutečně odebralo. Podle ní se počítá cena nabíjení i vyúčtování, stejně jako u wallboxu.

Nabíjení se pak zahajuje úplně stejně jako na jakékoli jiné nabíječce: na její stránce v cheacha. Viz Jak funguje chytré nabíjení.

Bezpečnost na prvním místě Nabíjení auta je dlouhodobá plná zátěž obvodu. Shelly a zásuvku musí instalovat elektrikář. Spínač musí být dimenzovaný na trvalý proud nabíjení a obvod musí mít odpovídající jistič. Při vyšších výkonech ovládá Shelly stykač, ne přímo zátěž. Ověřte si také, že vaše auto po obnovení napájení samo pokračuje v nabíjení. Většina aut to umí, u některých je to potřeba zapnout v nastavení.

Návod krok za krokem

1. Přidejte nabíječku typu Shelly

V menu otevřete Moje nabíječky a klikněte na + Přidat nabíječku. Vyplňte lokalitu a název (třeba „Zásuvka v garáži“) a jako Typ řízení zvolte Shelly spínač (MQTT). U konektoru nastavte typ zásuvky a výkon, pro běžnou zásuvku s přenosnou nabíječkou typicky 2,3 kW (10 A).

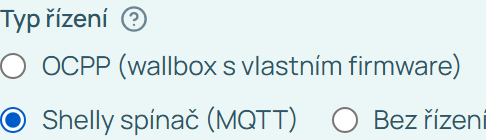

Volba typu řízení: OCPP, Shelly spínač (MQTT) nebo Bez řízení

2. Propojte konektor se Shelly

Po uložení se otevře Nastavení Shelly spínače (později ji najdete pod ikonou blesku u nabíječky v přehledu Moje nabíječky). Vyberte generaci zařízení. Novější modely Plus, Pro a Mini jsou Gen 2, starší Shelly 1 a 1PM jsou Gen 1. Pak zadejte Shelly Device ID, které najdete v aplikaci Shelly v části Zařízení → Info o zařízení. MQTT témata se dopočítají sama.

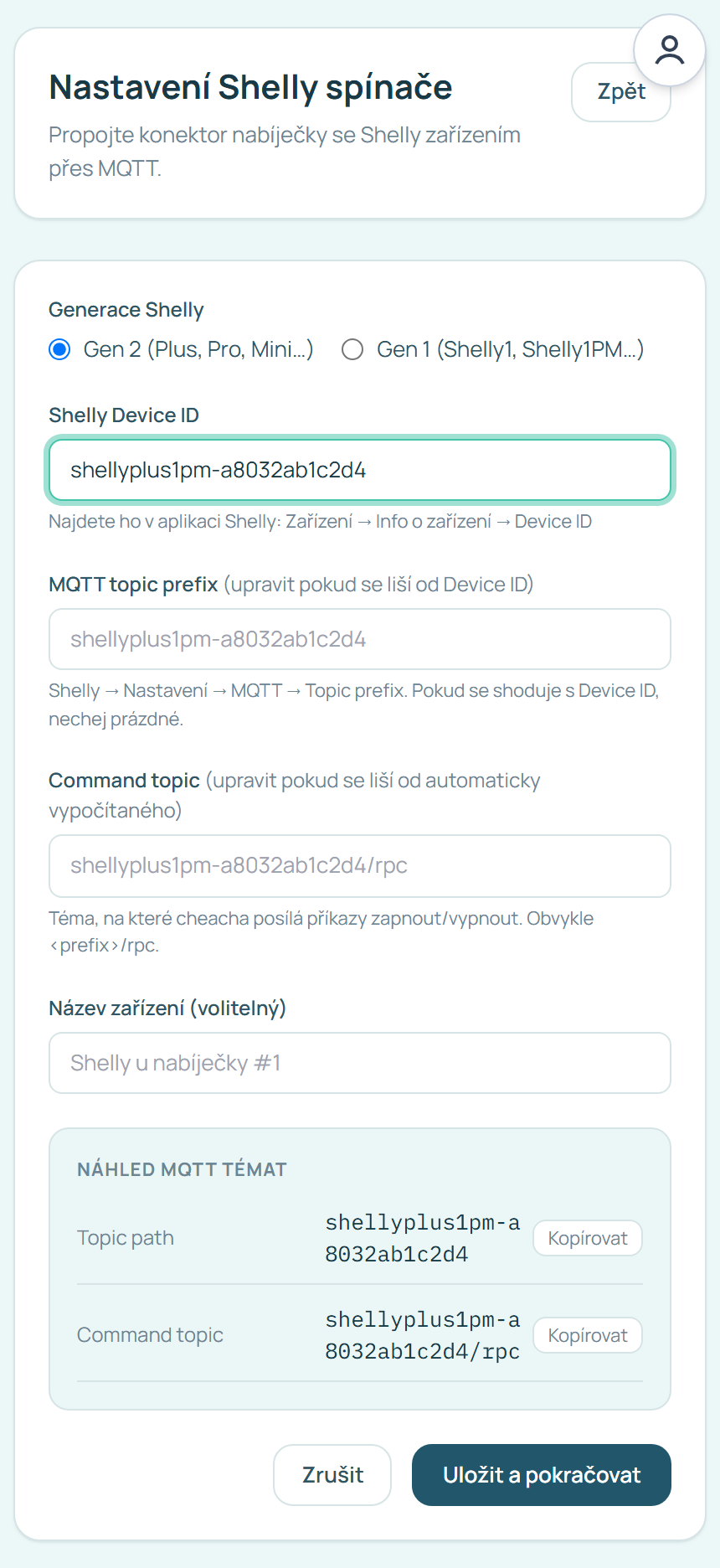

Formulář Nastavení Shelly spínače s Device ID — Generace a Device ID

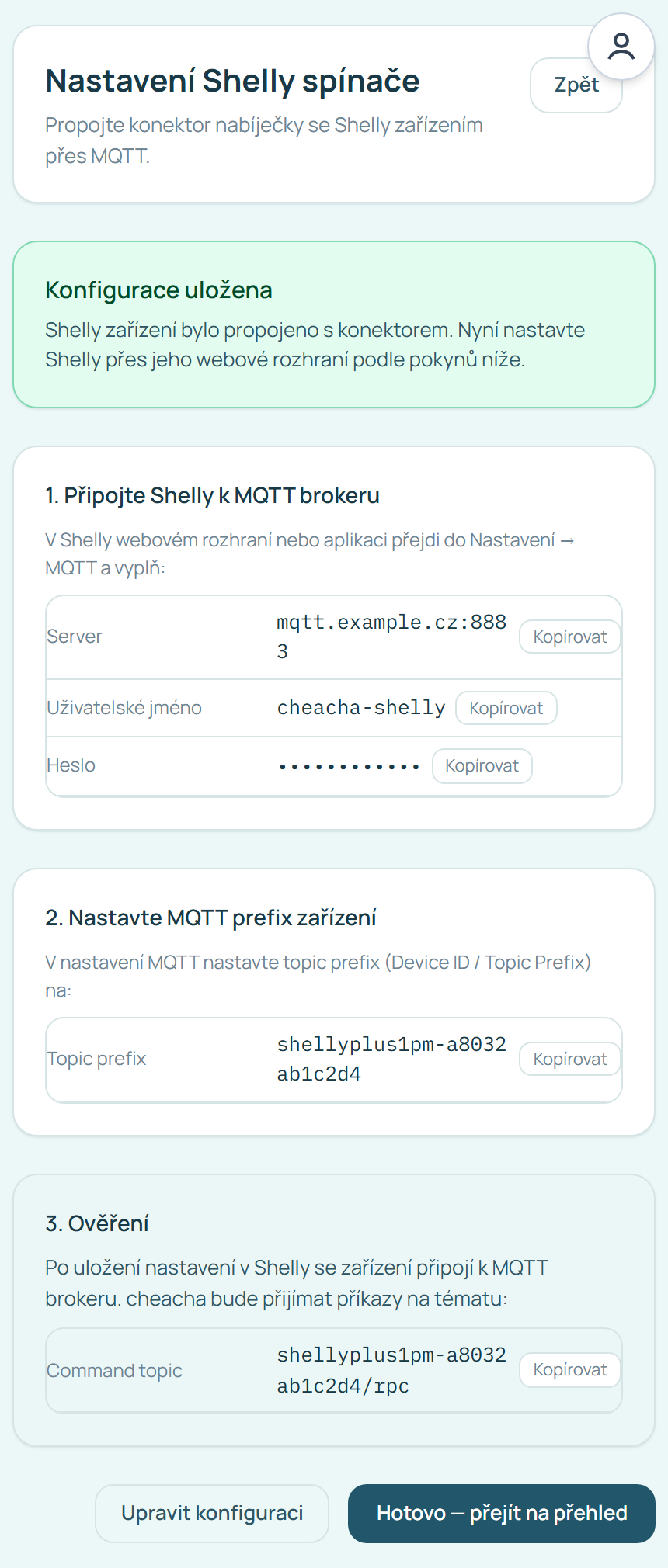

Údaje pro nastavení MQTT v Shelly — Údaje, které zadáte do Shelly

3. Nastavte MQTT v Shelly

Po kliknutí na Uložit a pokračovat vám cheacha ukáže vše, co je potřeba zadat do Shelly: adresu serveru, uživatelské jméno, heslo a prefix témat. Každou hodnotu zkopírujete tlačítkem Kopírovat. Ve webovém rozhraní nebo aplikaci Shelly otevřete Nastavení → MQTT, MQTT zapněte, vyplňte údaje a uložte. Shelly se připojí k serveru cheacha a nabíječka se v přehledu ukáže jako Volná.

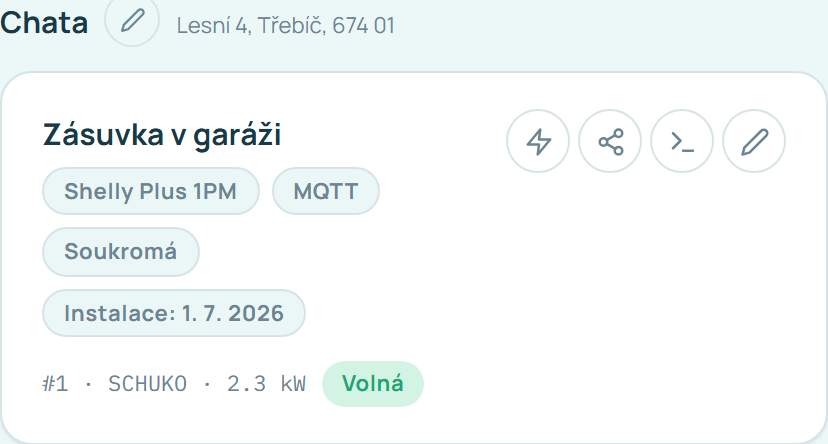

Nabíječka Zásuvka v garáži typu Shelly v přehledu Moje nabíječky — Hotovo: zásuvka se Shelly v přehledu nabíječek

Pro koho se to hodí

Chata, chalupa, garáž: místa, kde auto stojí dlouho a wallbox by se nevyplatil.
Levný start: vyzkoušet chytré nabíjení za cenu jednoho spínače.
Starší wallbox bez komunikace: Shelly ho spíná podle plánu a zároveň měří spotřebu.

I se Shelly můžete nabíječku sdílet a nabíjení vyúčtovat.

Máte doma Shelly? Přidejte ho do cheacha a nabíjejte v nejlevnějších hodinách i ze zásuvky.

Otevřít Moje nabíječky

Snímky obrazovky jsou z aplikace cheacha s ilustračními daty (včetně adresy serveru a přihlašovacích údajů). Skutečné údaje vám ukáže aplikace. Shelly je ochranná známka společnosti Shelly Group.
